转炉煤气放散 直点装置主要设备配置及作用

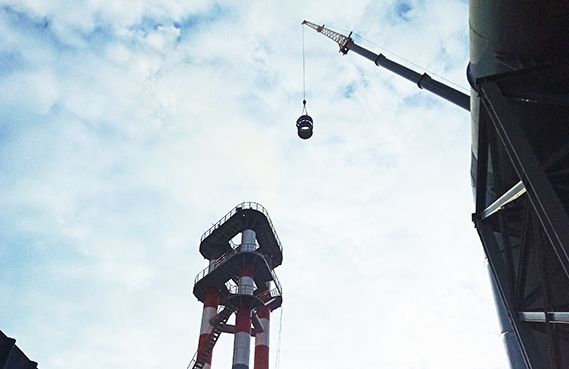

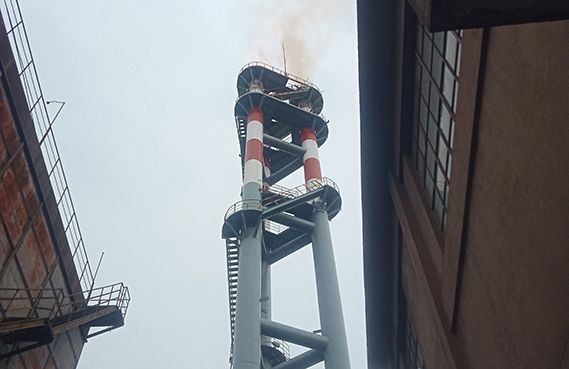

  2019年9月26日,云南老客户钢厂2套转炉煤气放散装置点火成功,采购过我司直燃式煤气放散点火系统的客户都会再次订购,来取代原有的伴烧式放散点火装置。此次直燃系统组成包括放散火炬燃烧器、点火装置、火焰检测装置及配套控制系统,具有任何情况下不回火凤机高速下不脱火的功能,转炉开吹自动点火、切换到回收自动熄火、自动吹扫的功能。是市场上最先进,可靠的技术是不需要任何伴燃气体,可以直接点燃放散的煤气,并点火成功率99%。以下是整个转炉煤气放散工程中的施工图和现场点火、吊装视频。

\

     转炉煤气放散 直点系统工作原理
     当
转炉煤气放散主控制系统接受到放散信号后,首先向高压离子发生器送出220V电源信号,高压发生器经调理后送出高压电,通过高温高电压导线送给电梯电弧发生器产生电梯电弧,产生离子体,在高空点火嘴腔体内煤气与空气的混合气相遇点燃。从直燃点火嘴上喷出火焰,煤气点燃。

     当放散的转炉煤气被点燃后,点火燃烧器能保证放散塔放散出的煤气完全点起。火焰探测组件已经监测到放散塔燃烧的火焰信号,并将此信号反馈给主点火控制柜。主点火控制柜将切断高压离子发生器的供电,电梯电弧发生器停止工作:煤气点燃,系统处于监控状态。如果放散塔放散过程中熄灭,主控制器系统将重复以上点火程序。


 \

     转炉煤气放散 直点装置主要设备配置及作用
     转炉煤气放散直燃式点火系统主要由高空直烧点火嘴、高压离子发生器、高温高压绝缘子及导线、点火控制柜、火焰探测等配置,下面分别说下它的作用。

     ①高空直烧点火嘴
     放散管需配置转炉煤气燃烧器和高空直烧点火嘴,点火气源取自放散的煤气,内部安装了雅各布天梯电弧装置和催化反应室,催化反应室起始温度250℃—300℃起反应,且在低热的煤气可以反应燃烧,从伴燃器喷出了高温的烟气。


\


     ②高压离子发生器、高温高压绝缘子及导线
     对应每个高空点火器,配置一台高压离子发生器,作用是给高空直燃点火嘴中点火电极提供高压电,嘴内产生天梯电弧,经过空气和煤气经行混合产生反应:火焰经高空点火嘴中喷出,每台高压离子发生器至高空点火器,都配置一路耐高温、耐高电压的石英绝缘子及高压导线。

     ③点火控制柜
    点火控制柜主要由西门子PLC、隔离功率驱动器、信号隔离输入输出器、硬手动开关、状态显示灯组成系统中的高压离子发生器、电动阀的控制信号等都是由主控制器控制的。多个放散管的自动点火控制系统是集中在一个主控制器柜,主控制柜尺寸根据现场所需设计;其大小由乙方设计。

    ④启动点火信号
     打开放散阀开和C的浓度信号与的关系并输出给控制柜。

     ⑤火焰探测
     放散管煤气是否被点燃,需要有火焰反馈信号,该信号火焰传感器和温度巡检等组件组成。


\

     24h客户服务热线:如果您需要或技术上遇到转炉煤气放散装置任何问题,请点击联系我们网页右侧的在线客服,或致电:027-82750965,武汉海韵——您全程贴心的技术顾问。
