               焦炉放散点火装置 由哪几部分和作用?



\



焦炉荒煤气放散点火系统厂家 你了解哪家?
   2019年4月20日,【老客户】陕西某焦化厂焦炉煤气放散点火装置现场点火成功,安经理传来现场点火图片与我们分享竣工的喜悦。该焦化厂去年与我司签订8套焦炉放散点火装置,在炎热的夏天加班完成了4根焦炉煤气放散管的安装工作,该点火系统在使用快一年中无任何故障发生,所以厂领导对我司放散点火装置产品质量和服务给予肯定的同时再次主动找到我们合作。借此工程小编浅谈下焦炉燃烧放散装置的构成及作用

02

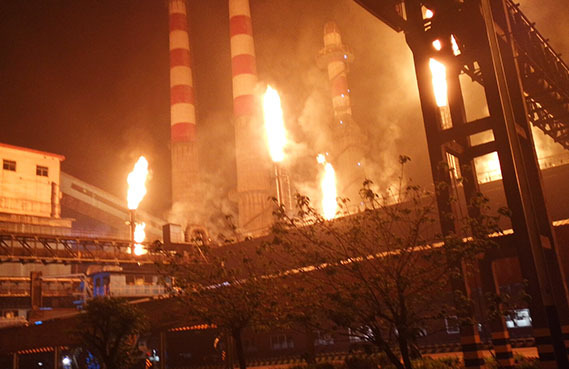

焦炉煤气放散点火装置现场点火图片


焦炉燃烧放散装置由哪几部分构成,各起什么作用?
   焦炉燃烧放散装置主要由自动点火控制柜、HY-XXX系列全天侯防风式焦炉燃烧器、伴烧火嘴、HYDH-20B型高能点火器构成,下面各简述其作用

1、焦炉自动点火控制柜(型号ES-D系列)的作用
  放散点火控制柜采用单门密封结构,柜内元器件采用的PLC为西门子S7-200,电气元器件为日本和泉(IDEC)公司产品,防护等级IP56、端子排余量大于15%。控制对象主要有:高能点火器、吹扫和拢火蒸汽阀、伴烧煤气阀、放散执行机构。每台控制柜内予留与DCS系统对接的控制接口,控制柜向DCS系统提供受控设备的运行状态(无源接点);同时,可接受DCS系统向点火控制系统发出的控制指令(无源接点)。ES-D型系列放散自动点火控制柜是海韵公司为自动放散点火装置开发的专用产品,它可以同时控制1~4台放散点火装置

undefined

焦炉自动点火控制柜图片


2、HY-XXX系列全天侯防风式燃烧器的作用
  焦炉全天侯防风式燃烧器由自吸式混风引燃系统(混30%~50%)、防风式燃烧器(稳燃器)、蒸汽喷射管和点火嘴等部分组成。燃烧装置是采用直接燃烧荒煤气方式完成荒煤气燃烧过程的。装置结构简单、安装方便、内置导流板防止回火和保证点火成功,以提高燃烧效果。设备投运后海韵公司保证达到环保要求,林格曼黑度≤1,符合《工业窑大气污染物排放标准》。为了确保燃烧器在高温下不变形、材质稳定、延长使用寿命,海韵公司的燃烧器材料采用耐热不锈钢渗氮热处理工艺(确保钢材在高温下的稳定性)制作。

04


HY-XXX系列全天侯防风式燃烧器工程图

3、伴烧火嘴的作用

  伴烧火嘴:根据烟囱直径DN800mm的情况,引火火炬和高能打火嘴每个烟囱布置2套为好。这是因为引火火炬喷嘴按要求必须成10~20度仰角布置,根据厂方提供的焦炉煤气压力在5~10Kpa的实际情况,为了使引火火焰覆盖整个烟囱的端面而设置的。防风伴烧火嘴,是专门根据转炉煤气频繁点火的特点而设计的,消耗煤气少,独特的火焰保护装置能适应各种气候条件。回火装置可根据计算机信号在放散停止时喷射蒸汽防止回火。

4、HYDH-20B高点火器的作用
  HYDH-20B型高能点火器适用于锅炉、炼钢炉、煤气炉,石油、化工行业等的燃油、燃气起动点火,可以直接点燃天然气、液化石油气、焦炉煤气、高炉煤气和柴油、重油等油雾。其特点是火花能量大,电嘴发火端的自净能力强,不受环境污染的影响,点火迅速可靠,使用维护方便。

08

  看完这边文章,希望能帮助你清楚的了解焦炉煤气放散点火装置的主要构成及其作用,如果还有任何其他的疑问,欢迎随时致电武汉海韵24年焦炉荒煤气放散点火系统厂家 ,客户案例众多,可随时实地考察哦!
