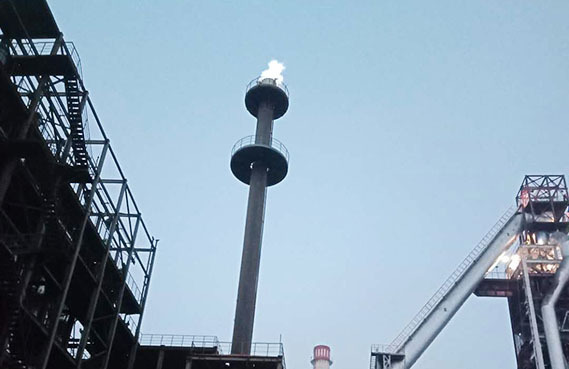

 2019年4月2日，武汉海韵山东工程2套高炉煤气放散点火装置完成安装工作，现场点火成功现已顺利通过钢厂验收。此次山东钢厂是与海韵合作多年老朋友，2018年3月购买了3套高炉直燃式点火装置，由原来的伴烧式改成了直燃式点火系统，新点火系统后期的使用成本基本为“0”，为厂家大大节省能源。2019年又找到我们购置了2套直燃式高炉煤气放散塔，升级后的点火系统在安全性和检查性能上做了创新

高炉煤气放散点火工艺流程及布置说明

     来自煤气总管的剩余高炉煤气，分别经2个DN1400电动蝶阀、2个DN1400电动盲板阀、及2个DN1400电动调节阀，由放散筒体至分子密封器后进入燃烧器，进行燃烧排放。放散量小于12×10⁴ m³/h时，可单管放散；放散量大于12×10⁴ m³/h时，两管放散。

如果煤气柜和管网压力设定在9.5kPa，放散控制程序如下：
   煤气压力报警联锁：煤气压力到达9.5kPa（可调）第一次报警    压力到达9.8kPa第二次报警，同时给点火装置发送准备放散信号   压力到达10kPa打开1号放散管调节阀，流量达到10000 m³/h或相当的阀门开度时，给点火装置发送放散信号，1号放散管调节阀通过调节阀门开度将阀前压力保持在10kPa    1号放散管调节阀开度达到100%，压力持续上升，打开2号放散管调节阀将压力保持在10kPa    压力下降时，先减小2号放散管调节阀开度，当2号调节阀关闭后，压力继续下降，减小1号放散管调节阀开度，调节1号放散管调节阀开度使压力保持在10kPa，压力继续下降减小开度直到关闭，在放散流量减小达到10000 m³/h时或相当的阀门开度时，给点火装置发送关闭信号    充氮气灭火，放散结束。

   高炉自动点火系统由点火控系统、防风式燃烧器、直燃伴烧器（高压导电杆和点火嘴）、点火气供应管路阀组、防回火装置五大部分组成。
  高炉放散点火系统设施设三级点火系统。即现场手动点火、PLC自动点火及操作室远操点火（可切换选择）。三级点火均采用高压电天梯电弧点火。每套燃烧器各设2套直燃伴烧器和2套点火设备。

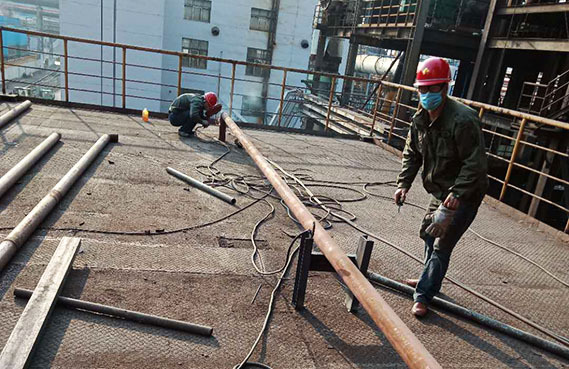

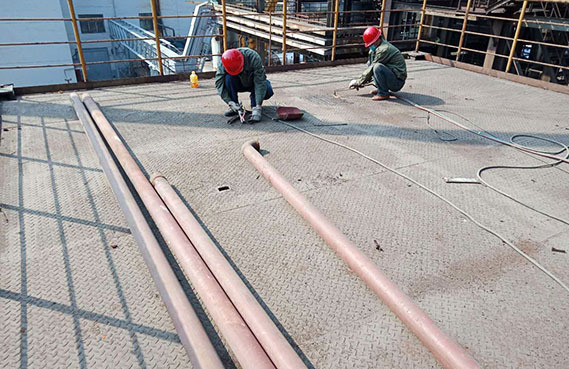

高炉煤气放散点火工程图

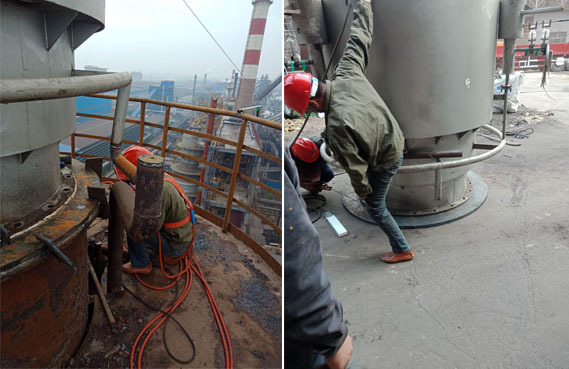

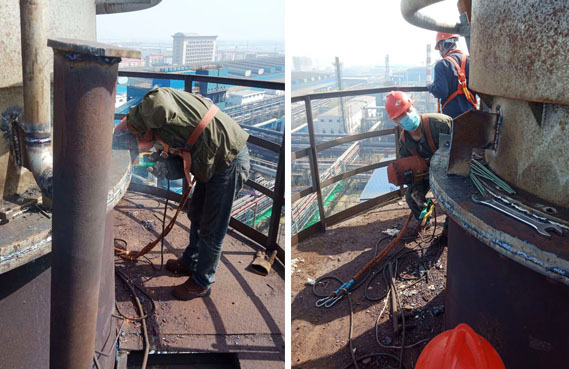

高炉煤气放散点火工程图

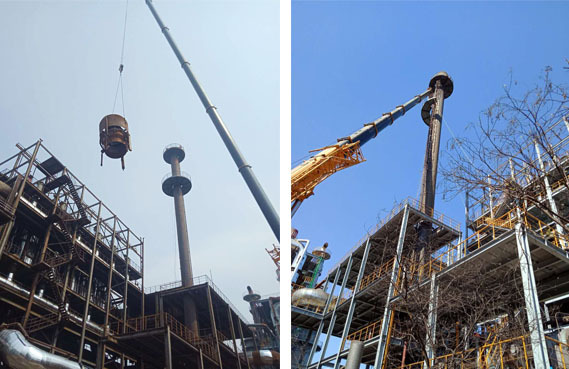

高炉煤气放散点火工程图
