2016款直点式转炉煤气放散点火系统


 转炉在生产过程中产生的大量有毒、可燃煤气不符合回收条件时只能排放;若直接排入大气会造成严重污染,危害人们的生命安全。我们的直点式的转炉煤气自动放散点火系统,采用我公司高科技产品等离子点火器拉弧产生直流高压和高温环境电离局部空气直接点燃本身转炉煤气取代以前焦炉煤气、天燃气等高热值气体,节能环保效果明显!其放散稳燃帽的专门结构和配以先进的控制手段,可以将低热值煤气充分燃烧、达到国家规定的排放标准。


● 装置的基本工作原理:

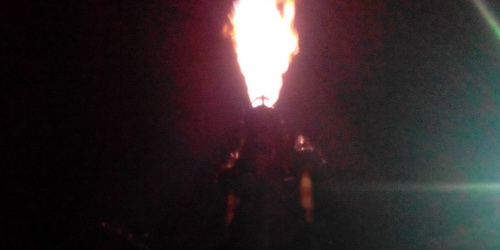

当转炉氧气切断阀打开信号(开关量)到来后延时30秒(或用户提出的其他条件),转炉煤气放散点火系统立即进入自动点火阶段:等离子点火器开始打火——火检器显示点火成功,完成点火过程——允许放散,放散完成后系统自动熄灭等待下次点火,当氧气切断阀信号(开关量)到来延时30秒后,蒸(氮)气吹扫阀开。


● 主要设备及装置组成

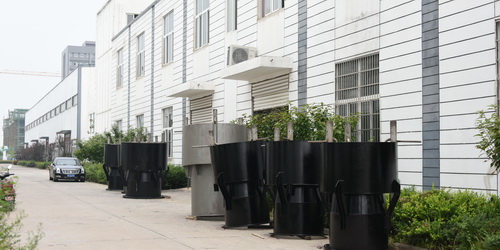

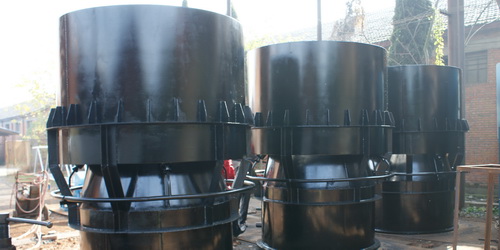

▲ 立式混风防风式燃烧器(稳燃器)
立式混风防风式燃烧器无伴烧管道,结构简单、紧凑、安装方便、内置束流筒便于防止回火和旋翼式动态密封防止脱火,材质采用不锈钢。适合放散管口径:400-3000mm。

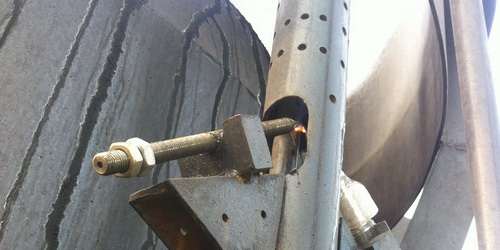

▲ 等离子点火装置
   低热值气体由于热值低,一般的高能点火器无法直接点燃。我公司生产的低热值气体等离子点火器其基本原理是将220V电压通过IGBT变换为22000V直流,在高空点火头上拉弧使其空间局部空气电离,从而使进入的低热值气体点燃。我公司等离子点火器引进国外最新技术,体积小、能耗低、可靠性高,采用了防止输出短路及过载设计。


▲ 自动控制系统:
由中心控制柜、现场控制箱、德国西门子S7系列PLC可编程控制器、工控上位计算机、控制软件、组态软件、点火温度检测报警系统、信号、控制电缆组成。


▲ 火焰燃烧及压力监测装置:由光敏和热敏传感器组成点火燃烧监测报警装置及压力变送器组成。

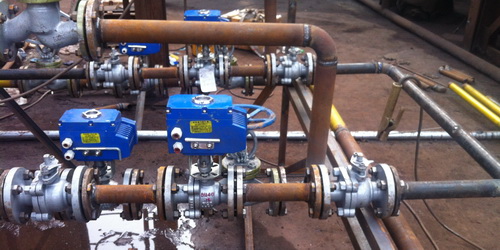

▲ 不锈钢电动伴烧煤气球阀、不锈钢电动蒸汽灭火球阀。

海韵云远程服务平台
 海韵云远程服务平台是制造业与互联网的完美结合,可远程实现对用户设备的运行管理、视频实时监控、程序及参数修改、故障修复!并精确地发现和排除故障,为用户及时服务!
