2016款炉顶荒煤气放散点火系统

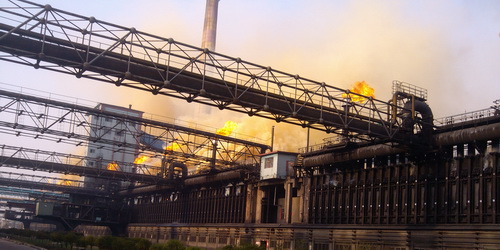

 焦炉荒煤气外泄是炼焦生产过程中的主要污染源,尤其当风机故障、突然停电、煤气疏导系统故障而集气管煤气压力居高不下时,只能直接排入大气,造成很大污染,又导致焦炉四处跑烟冒火,甚至烧坏焦炉铁件。

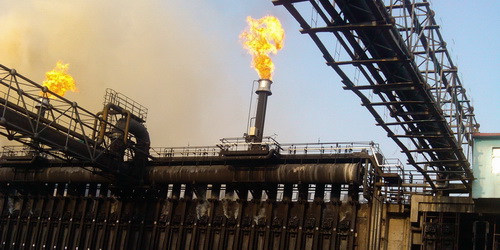

  焦炉荒煤气自动放散点火系统,通过设有软件程序的自动控制柜实现常年24小时自动运行,当西门子S7系列PLC检测到压力超规定极限时,系统发出报警信号,同时根据鼓风机的故障、停电等意外情况信号也可以实现自动放散。当压力继续上升PLC按预先设置的程序指令执行单元,开煤气阀、点火,开放散阀、开蒸汽阀。当管内煤气压力下降到正常值时,PLC再指令执行单元进行关放散阀、关蒸汽阀等。由于该装置的科学结构,能使荒煤气充分燃烧,达到国家规定的排放标准,可实现和满足GB1617-1996强制性环保标准要求。

● 主要设备及装置组成

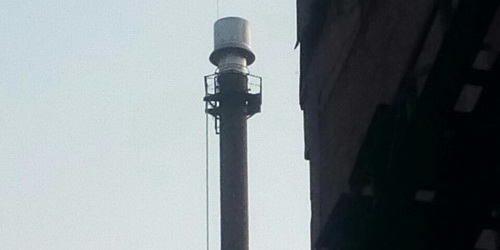

▲ 全天候防风雨放散燃烧稳燃帽:
采用优质耐温、耐腐不锈钢材料材料,淬火圈旋流翼稳火设计,寿命长达数十年,适合放散管口径:400-1200mm。



▲ 高能点火装置:
采用德国UHDE先进点火技术生产的高温点火嘴,耐温1500度,可长期在火焰区工作,可直接点燃荒煤气。点火器采用航空航天发动机耐高温点火元器件,点火能量大,抗污能力强,该装置由高能点火器、高压电缆、半导体打火嘴、导电杆组成。


自动控制系统
由中心控制柜、现场控制箱、德国西门子S7系列PLC可编程控制器、工控上位计算机、控制软件、组态软件、点火温度检测报警系统、信号、控制电缆组成。


▲ 火焰燃烧及压力监测装置:由光敏和热敏传感器组成点火燃烧监测报警装置及压力变送器组成。
▲ 不锈钢电动伴烧煤气球阀、不锈钢电动蒸汽拢火、灭火球阀。
▲ UPS电源、手操器等附件、材料。


海韵云远程服务平台
  海韵云远程服务平台是制造业与互联网的完美结合,可远程实现对用户设备的运行管理、视频实时监控、程序及参数修改、故障修复!并精确地发现和排除故障,为用户及时服务!
