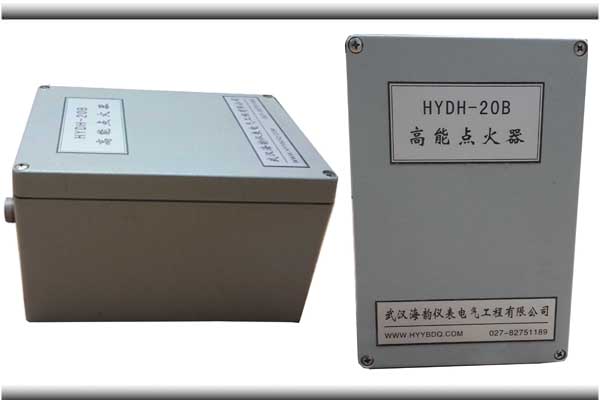

高能点火器HYDH-20B

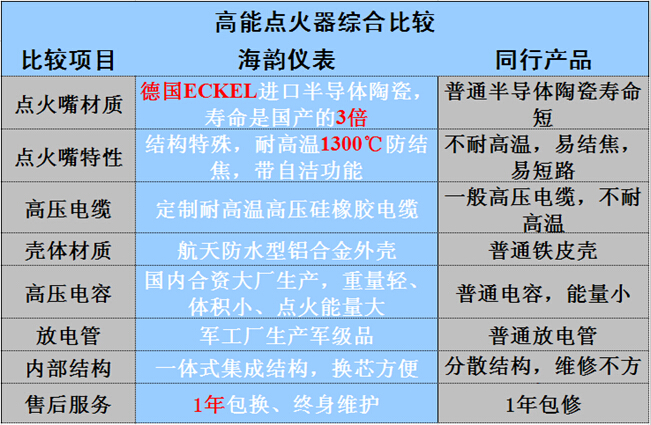

一、产品介绍
本装置由高能点火器（HYDH-20）、高压电缆（HYDL）、导电杆（HYDG）、半导体电嘴（HYDZ）组成。适用于焦炉、转炉、高炉煤气放散点火及锅炉、炼钢炉、煤气炉，石油、化工等的燃油起动点火，可以直接点燃天然气、煤气、液化石油气和柴油、重油等油雾。
二、工作原理
输入AC220V电源经变压器B升压和硅堆I整流，成为脉冲直流电向储能电容C进行充电，C充电至放电管D的放电电压时，放电管起弧导通，电容C中的储能送至半导体电嘴引起火花放电，用于点火。电阻R1为限流电阻并可用以调整火花频率。R2为泄放电阻，当点火器断电后可迅速耗尽C中的剩余储能，以保证维修安全。R3用于当电缆或半导体电嘴故障时保护点火枪电路。
三、 技术指标
型号： HYDH-20B
输入电压：AC220V±10%，50HZ
输入电流：≤5A
输出电压：DC2500V
产生能量：20J
火花频率：12—14次/秒
适用燃料：天然气、煤气、柴油、重油、渣油
外形尺寸：250X250X170 （ MM）
四、 安装与使用
用接触电缆、导电杆连接点火器与半导体电嘴，将电源输入端至相应控制电路中，电路向点火器送入电源后装置即可工作，使电嘴发火放电。
五、使用中应注意
（1） 用接触电缆连接点火器与电嘴时，必须保证电缆两端电极与点火器、电嘴电极之间紧密可靠地接触。否则可能损坏电极连接件或点火器。
（2）升压变压器为按断续工作制特殊设计，连续发火30秒后，必须停止60秒后才能再次点火，否则可能造成点火器元件损坏。
（3）高能点火器在输出端不接电嘴时不准通电，以免损坏元件。
（4）高能点火器为20焦耳，输出电压为2500伏，在安装时必须有良好的接地装置。
（5）当电源接通时，正常状态指示灯应亮。
五、故障及排除（停电15分钟后进行，以防触电）
|
序号 |
故障现象 |
原因 |
排除方法 |
|
1 |
发火频率过高或过低 |
限流电阻R1变值或损坏 |
调整或更换R1 |
|
2 |
电源指示灯不亮 |
A：检查指示灯是否损坏
B：检查保险管是否烧坏
C：检查输入、输出各部位的电接触部分接触不良 |
A：更换指示灯
B：更换保险管
C：将螺纹拧紧或打磨接触点 |
|
3 |
电源正常但不发火 |
A：接触电缆、点火器及电嘴之间的电极接触不良
B：放电管等器件损坏 |
A：旋紧电缆两端螺母，使电极紧密接触
B：更换 |
|
4 |
发火正常，但点火不成功 |
A：油枪雾化不良
B：冷炉启动时燃油大量含水
C：电嘴前端末正确伸入油枪雾化锥内 |
A：调整或更换油枪雾化片等零件
B：延长燃油自循环时间，排尽积水
C：检查、调整电嘴轴向位置，使电嘴发火端伸入雾化锥内适当位置。 |
六、维护
1、 电嘴不工作时应退出火焰区，避免其烧蚀变形或损坏。
2、 避免点火器内部进水或过度潮湿，积灰过多时应及时清扫。
3、导电杆和电嘴由高铝瓷绝缘，严禁摔撞，以免损坏绝缘元件，影响使用。
4、 HYDZ型半导体电嘴工作表面在工作时不应用手接触，在通常情况下，其跳火105次应予以更换。
5、 在点火成功前提下，每次通电时间应予以缩短，以延长产品使用期限。 |
