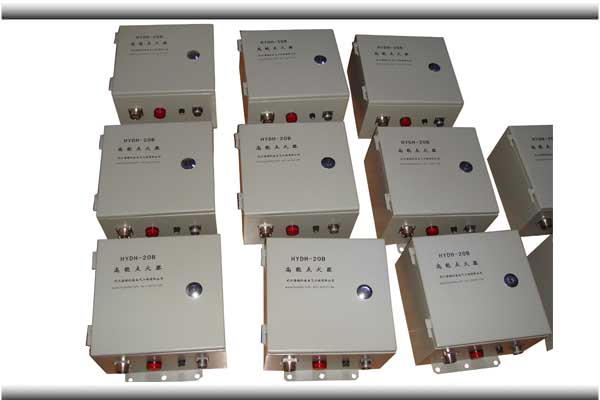

HYDH-20高温型高能点火器
一、HYDH-20高温型高能点火器简介
本点火装置属低压高能点火装置，它由高能点火器、高压接触电缆及半导体电咀通过M27×1.5螺纹联接而成。可直接点燃天然气、液化石油气、煤油、柴油、重油、渣油等与空气混合之气体。抗污染能力强、能在水、乙醚、酒精中打火。发火端即使结焦亦能打火。近年来在电站及石化系统得到广泛应用。性能优越于高压间隙点火。
二、HYDH-20高温型高能点火器工作原理
给高能点火器输入交流220V电压经变压器B升至2500V，并经硅堆组成的桥式整流器变成直流向电容C充电，达到2500V(即放电管R-12的放电电压)放电管放电，在半导体电咀HYDZ发火间隙处打出火花。
三、HYDH-20高温型高能点火器安装与使用
首先用高压接触电缆两端M27×1.5螺母分别与高能点火器输出座及半导体电咀输入端相联。然后从高能点火器电源插座输入220V/AC电压，设备即可正常打火工作。
使用中应注意两点：
(1) 高压接触电缆联接高能点火器及半导体电咀时，一定保证电缆中心电极端面和点火器输出座(电咀输入端)接触电极端面紧紧贴合，否则会因接触不良，半导体电咀不放火，而在接触点间打火。
(2) 每次打火时间不宜过长，打火15秒，休息30秒。否则，高能点火器中变压器会过载发热，甚至烧坏。因实际点火时间很短，为使设备不过大过重，所以变压器的容量选得比较小。
四、故障及排除方法
|
故 障 |
原 因 |
排 除 方 法 |
|
1、发火频率过高 |
限流电阻过小或损坏 |
增大限流电阻值使频率正常 |
|
2、电源正常但不发
火 |
(1) 高压接触电缆中心电极
和电咀，及点火器的输
出座，未压实不导通。
(2) 元件损坏 |
旋紧M27×1.5螺帽，使两中心电极压牢
应及时更换新件(通常放电管、变压器易坏) |
|
3、发火正常，但点
不着火 |
(1) 油枪雾化不良
(2) 冷炉启动时油中含水
(3) 点火电咀未伸入最佳点火
区域 |
应更换雾化片
应排净油管中水分
点火电咀应伸入阴影部分 |
五、高能点火器及半导体电咀技术参数分别见表1、和表2、表3。
表1
|
名称 |
型号 |
技 术 参 数 |
用途 |
|
电源电压V |
发火电压V |
发火频率Hz |
储能 |
外形尺寸mm |
|
高能点火器 |
HYDH-6 |
220(AC) |
2500(DC) |
9±3 |
6J |
250×250×170 |
点燃气 |
|
HYDH-12 |
220(AC) |
2500(DC) |
12±3 |
12J |
250×250×170 |
点轻油 |
|
HYDH-20 |
220(AC) |
2500(DC) |
17±3 |
20J |
250×250×170 |
点燃气及重油 |
表2
|
名
称 |
型号 |
发火电压V |
结构特点 |
外形尺寸 |
用 途 |
|
Dmm |
Lmm |
|
高
能
半
导
体
电
咀
|
HYDZ-1 |
＜1300 |
有六方M27×1.5螺纹 |
φ25 |
62 |
点气体(石化系统) |
|
HYDZ-2 |
＜1300 |
有六方及M18×1螺纹 |
φ22 |
62 |
点气体(石化系统) |
|
HYDZ-5 |
＜1300 |
直杆 |
φ18
φ16 |
按用户
要求 |
点油 |
|
HYDZ-6 |
＜1300 |
有挠管段(软枪) |
φ18
φ16 |
表3
|
名
称 |
型 号 |
性 能 参 数 |
结构特点 |
|
中心电缆阻值 |
耐压 |
绝缘电阻 |
最小弯曲半径 |
联接螺纹 |
|
高
压
接
触
电
缆 |
HYDL-1 |
≤0.02 |
＞5000V50Hz |
≥500M |
100mm |
M27×1.5 |
两端直头 |
|
HYDL-2 |
≤0.02 |
＞5000V50Hz |
≥500M |
100mm |
M27×1.5 |
两端弯头 |
|
|
|
|
|
|
|
|
六、维修和保养
(1) 半导体电咀不工作时应退出火焰区，否则会弯曲变形或损坏。
(2) 点火器内部不得进水和过多灰尘。
|
