高炉煤气放散塔高能点火装置
一、高炉煤气放散塔高能点火装置技术参数
放散介质：高炉煤气；
放散管公称直径：DN600；
放散塔高度：40M；
高炉煤气温度：100℃-250℃；
高炉煤气压力：10Kpa；
高炉煤气放散量：20000Nm3/h；
净煤气含尘量：≤5mg/Nm3；
点火介质：液化气；
灭炎介质：氮气；
氮气压力0.6-0.8Mpa,
每放散管氮气最大用气量为90Nm3/h；
现场电动装置及控制箱为户外防爆型，
防爆等级按二区普通防爆考虑，
点火控制系统电源：AC220V，50Hz，40A。

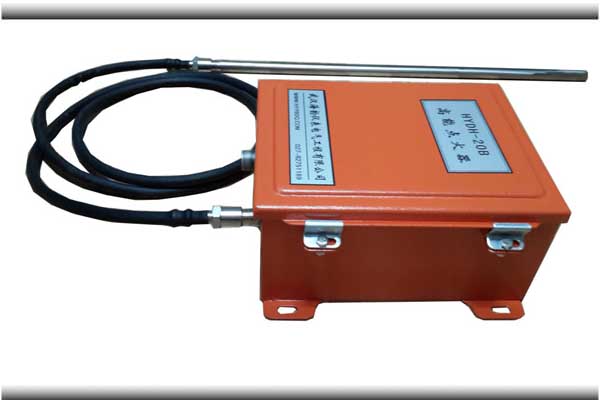

二、 高能点火器技术指标
输入电压：AC220V±10%，50HZ
输入电流：≤3A
输出电压：DC2500V
产生能量：20J
火花频率：12—14次/秒
适用燃料：天然气、煤气、柴油、重油、渣油
外形尺寸：261X183X130 ( MM） 重量: 3.8KG
三、高能点火器安装与使用
用接触电缆、导电杆连接点火器与半导体电嘴，将电源输入端至相应控制电路中，电路向点火器送入电源后装置即可工作，使电嘴发火放电。其连接方框图如下：
使用中应注意：
（1） 用接触电缆连接点火器与电嘴时，必须保证电缆两端电极与点火器、电嘴电极之间紧密可靠地接触。否则可能损坏电极连接件或点火器。
（2） 升压变压器为按断续工作制特殊设计，连续发火30秒后，必须停止60秒后才能再次点火，否则可能造成点火器元件损坏。
（3） 高能点火器在输出端不接电嘴时不准通电，以免损坏元件。
（4） 高能点火器为20焦耳，输出电压为2500伏，在安装时必须有良好的接地装置。
（5） 当电源接通时，正常状态指示灯应亮。
|
