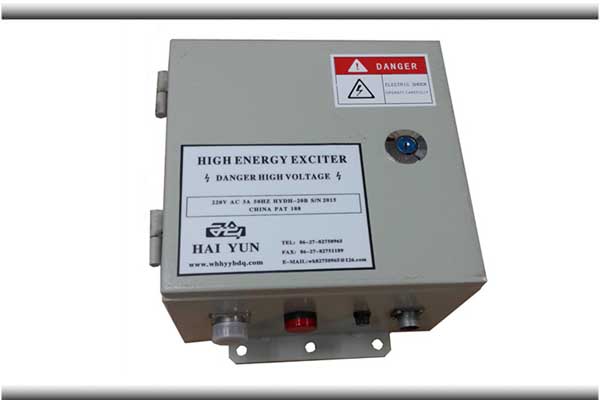

HYDH-20BG新型高能点火器
一. HYDH-20BG高能点火器简介
本装置是我公司新开发生产的新型高能点火器，适用于焦炉、转炉、高炉煤气放散点火及锅炉、炼钢炉、煤气炉，石油、化工等的燃油起动点火，可以直接点燃天然气、煤气、液化石油气和柴油、重油等油雾。
输入AC220V电源经变压器B升压和硅堆I整流，成为脉冲直流电向储能电容C进行充电，C充电至放电管D的放电电压时，放电管起弧导通，电容C中的储能送至半导体电嘴引起火花放电，用于点火。电阻R1为限流电阻并可用以调整火花频率。R2为泄放电阻，当点火器断电后可迅速耗尽C中的剩余储能，以保证维修安全。R3用于当电缆或半导体电嘴故障时保护点火枪电路。
三、HYDH-20BG高能点火器技术指标
型号： HYDH-20BG
输入电压：AC220V±10%，50HZ
输入电流：≤3A
输出电压：DC2500V
产生能量：20J
火花频率：12—14次/秒
适用燃料：天然气、煤气、柴油、重油、渣油
外形尺寸：261X183X130 ( MM）
重量: 3.8KG
|
