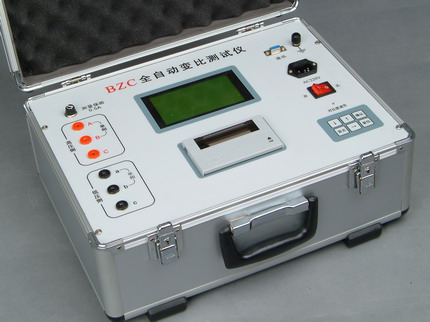

  您现在的位置是:首页> BZC变压器变比测试仪

一、概  述
 用变比电桥测量变压器的变比,操作过程繁琐,测量范围狭窄,已经不适应现代测量的快节奏、高效率的要求。为此,我公司采用现代电子技术,研制出了新一代全自动变比组别测试仪。它体积小,重量轻,精度高,稳定性好。它采用了大屏幕汉字显示、菜单操作,界面友好。变比组别可一次测完。该仪器是电力工业部门的理想测试仪器。
二、主要功能及特点
1.自动测量接线组别。
2.自动进行组别变换,可直接测量所有变压器的变比。
3.自动切换相序。
4.自动切换量程。
5.自动校表。
6.输入标准变比后,能自动计算出相对误差。
7. 一次测量完成,自动切断试验电压。
8. 设置数据,测量结果自动保存,可查看以前数据。
三、主要技术指标
1.变比测量范围: 1—10000
2.组别:1—12点
3.精度: 0.2 级
4. 电源:AC220V ±10%,50HZ
5.使用环境温度:-5℃ ─ 40℃
6.使用环境湿度:<85%
7. 体积:430×320×215mm3
8. 重量:5Kg

AC220V
确认
复位
背光

全自动变比测试仪
对比度调节
A
c
b
a
C
B
保险管
文本框: 关    开
四、面板示意图



五、操作方法
1.联线: 关掉仪器的电源开关,仪器的A、B、C接变压器的高压端,小a、b、C接低压端。如图:
          单相变压器                       三相变压器
   仪器                  变压器          仪器                变压器
     A                     A                A                    A
B                     X                B                    B
C                     不接             C                    C
a                     a                a                    a
b                     x                b                    b
c                  不接             c                 c
     变压器的中性点不接仪器,不接大地。
注意:切勿将变压器的高低压接反
接好仪器地线。将电源线一端插进仪器面板上的电源插座,另一端与交流220V电源相联。
2.打开仪器的电源开关,稍后液晶屏上出现主菜单,如下图


设置接线方法
设置标准变比
开始数据测量
查看历史数据


↑:选择  确认:执行

选中的菜单反向显示(黑底白字)

此时可  按 “ ↑”键 选择功能菜单
    按 “确认”键 执行相应功能
注:    按下按键,放开按键,为一次按键输入

设置接线方法      接法:Yy
设置标准变比
开始数据测量
查看历史数据


↑:选择  确认:保存

3.接法设置,进入接线方法设置后,液晶屏显示如下


    此时   按“ ↑ ” 键选择接法(单相,Yy、Y/d、Dd、D/y)
           按“确认” 键保存接法,返回主菜单
    4.设置变比(变比为变压器的线电压之比),进入变比设置后,液晶屏显示如下

设置接线方法
设置标准变比     变比=1.0000
开始测量数据
查看历史数据


→:移位 ↑↓:增减  确认:保存



此时 按“ → ”键选择数据位,选中的数据反向显示
   按“↑”“↓”键修改数据
按“确认”键保存数据,返回主菜单

设置接线方法
设置标准变比     电压比=2.5%
开始测量数据
查看历史数据


→:移位 ↑↓:增减  确认:保存
此时电压比是分接开关档位递增比值。

     接法=Y/Y?
档位:0?

→:否   确认:是   ↑↓:换档
档位有-10至10可选择,测量同一台变压器只要输入一次标准变比和
电压比,只用输入档位值会自动算出标准变比和误差,

5.开机预热5分钟后,可开始测量,测量完成后,显示如下

第3次         共3次
组别:12点
AB:25.007      0.03%
BC:25.009      0.04%
CA:25.000      0.00%

↑:翻页 →:打印  确认:返回




每次测量完成后,仪器自动保存数据,最多保存20个数据,超过20清除全部数据,并从1开始。
第一行左边显示本次数据在历史数据中的位置,右边显示历史数据的个数。
第二行为组别。
第三行左边为AB相的变比,第三行右边为AB相的相对误差,依此类推。
如果测单相变压器,只有前三行显示。
按“↑”键,查看数据。
按“→”键,打印屏幕。
按确认键,返回主菜单。
六、注意事项
1、在测量中间,人不要触摸试品。
2、如果测试线短路,高低压接反,会熔断保险。保险熔断后,如果进行测量,在显示“  正在测量,请等待! ”后停住。请关机,更换相同容量的保险,重测。
3.连线要保持接触良好。仪器应良好接地!
4.仪器的工作场所应远离强电场、强磁场、高频设备。供电电源干扰越小越好,宜选用照明线,如果电源干扰还是较大,可以由交流净化电源给仪器供电。交流净化电源的容量大于200VA即可。
5.仪器工作时,如果出现液晶屏显示紊乱,按所有按键均无响应,或者测量值与实际值相差很远,请按复位键,或者关掉电源,再重新操作。
6.如果显示器没有字符显示,或颜色很淡,请调节亮度电位器至合适位置。
7.仪器应存放在干燥通风处。
七、产品清单
1.测试仪一台
2.电源线一根
3.测试线一套
4.产品使用说明书一本
5.合格证一个

八、附录:
变比试验的目的主要有:
(1)检查变比是否与铭牌值相符,以保证达到要求的电压变换。
(2)检查电压分接开关指示位置是否正确。
(3)检查各线圈的匝数比,可判断变压器是否存在匝间短路。
(4)测出三相变压器本身变压比的不平衡度。
(5)提供变压比的准确程度,以判断变压器能否并列运行。
