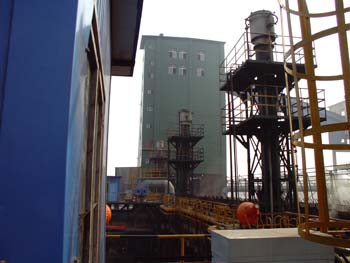

  您现在的位置是:首页> 旭阳焦化6米4套DN700煤气放散点火

HYJL型焦炉荒煤气自动放散点火系统

 ★ 焦炉荒煤气外泄是炼焦生产过程中的主要污染源。尤其当风机故障、突然停电、煤气疏导系统故障而集气管煤气压力居高不下时,只能直接排入大气,造成很大污染,又导致焦炉四处跑烟冒火,甚至烧坏焦炉铁件。

★ 我公司研制的HYJL型系列焦炉荒煤气自动放散点火系统,完全能满足各种焦炉煤气的放散点火需求;该装置于2002年通过湖北省环保局鉴定并推广,根据该装置近五年使用情况,不断创新,不断改进,先后进行了三次改型而成企业实况及用户要求,从设计、制造到安装调试、培训人员进行全程服务,并可满足用户的。它具有很高的先进性、可靠性和安全性。它是通过设有软件程序的自动控制柜实现常年24小时自动运行,只要荒煤气压力超过规定的上限便会声光报警、自动点火放散;由于该装置的科学结构,能使荒煤气充分燃烧,达到国家规定的排放标准。

● 装置的基本工作原理:
系统以集气管内煤气压力为检测信号,当西门子S7系列PLC检测到压力超规定极限时,系统发出报警信号,同时根据鼓风机的故障、停电等意外情况信号也可以实现自动放散。当压力继续上升PLC按预先设置的程序指令执行单元,开煤气阀、点火,开放散阀、开蒸汽阀。当管内煤气压力下降到正常值时,PLC再指令执行单元进行关放散阀、关蒸汽阀等。所以,可编程序控制器为控制核心,保证了整个系统的可靠、安全运行。
ZHD-2系列焦炉煤气自动放散点火装置是根据国家有关环保的标准要求而研制的高新技术产品。该装置引进德国先进的点火技术,采用了航空、航天技术领域里的高能点火器件,能极大地改善煤气对周围环境的污染,可实现和满足GB1617-1996强制性环保标准要求。

● 主要设备及装置组成
▲ 全天候防风雨放散燃烧稳燃帽:
采用优质耐温、耐腐不锈钢材料制造,寿命长达数十年,燃烧效率高,点火迅速。包括:放散管支架、点火煤气管、电气配管及其绝热保护、法兰、疏水器等附件材料,适合放散管口径:400-1200mm。
▲ 高能点火装置:
采用德国先进点火技术生产的高温点火嘴,耐温1500度,可长期在火焰区工作,并可直接点燃荒煤气。点火器采用航空航天发动机耐高温点火元器件,点火能量大,抗污能力强,箱体采用双层耐温隔热设计。高压电缆采用定制高温高压双备份专用电缆,可靠性提高50%。该装置由高能点火器、高压电缆、半导体打火嘴、导电杆组成。
▲ 自动控制系统:
由中心控制柜、现场控制箱、德国西门子S7系列PLC可编程控制器、工控上位计算机、控制软件、组态软件、点火温度检测报警系统、信号、控制电缆组成。
▲       火焰燃烧及压力监测装置:由光敏和热敏传感器组成点火燃烧监测报警装置及压力变送器组成。
▲       不锈钢电动伴烧煤气球阀、不锈钢电动蒸汽拢火、灭火球阀。
▲ UPS电源、手操器等附件、材料。
   点火嘴半导体元件德国引进,可编程控制器为德国西门子S7系列产品,电器元件为日本和泉(IDEC)生产。火焰检测选用美国霍尼韦尔(HONEYWELL)产品,显示仪表、电动阀门为香港虹润仪表生产。加上我公司生产的优质稳燃帽、控制柜、高能点火器,加上我公司快速售后服务!您订购了我公司产品-所有的事全部是我们的!!!
