转炉煤气自动放散点火系统

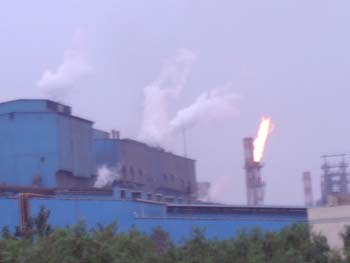

★ 转炉在生产过程中产生的大量有毒、可燃煤气不符合回收条件时只能排放;若直接排入大气会造成严重污染,危害人们的生命安全。针对这个问题,我公司研制开发了HYZL系列转炉煤气自动放散点火装置,适合低热值煤气自动放散点火装置,其放散稳燃冒的专门结构和配以先进的控制手段,可以将低热值煤气充分燃烧、达标排放。
由于该装置的科学结构,能使放散煤气充分燃烧,达到国家规定的排放标准.
● 装置的基本工作原理:
当转炉氧气切断阀打开信号(开关量)到来后延时30秒(或用户提出的其他条件),转炉煤气放散点火系统立即进入自动点火阶段:打开伴烧气点火快关阀——高能打火器开始打火——伴烧火嘴点火成功——火检器显示点火成功,完成点火过程——允许放散,放散完成后系统自动熄灭等待下次点火,当氧气切断阀信号(开关量)到来延时30秒后,蒸(氮)气吹扫阀开。
● 熄火保护:
以转炉氧气切断阀、烟囱和回收煤气管间的三通阀回收侧关闭信号和水封逆止阀开到位信号为PLC的信号源,编制放散管充氮气的时间,保证放散管内的空气和要放散的CO烟气始终处于隔离状态,保证伴烧煤气火焰喷射器工作时不因隔离气体不到位而引起空气混入产生爆炸或返火。
● 主要设备及装置组成
▲ 立式混风防风式燃烧器(稳燃器)
立式混风防风式燃烧器采用直接燃烧煤气方式完成转炉煤气燃烧过程。它结构简单、紧凑、安装方便、内置束流筒便于防止回火同时将煤气引致相应的引火火炬燃烧,以提高燃烧效果。是低热值煤气放散燃烧的主要部件,根据低热值煤气在小能量明火时不能燃烧的特点,在结构设计中,从气流方向和速度,点火火焰喷射角度和火焰区燃烧温度等诸因素综合最佳效果而推出;材质采用耐用的耐热钢。引火火炬布置的合理是可以达到煤气完全燃烧目地的。适合放散管口径:400-3000mm。
● 主要设备及装置组成
▲ 全天候防风雨放散燃烧稳燃帽:
采用优质耐温、耐腐不锈钢材料制造,寿命长达数十年,燃烧效率高,点火迅速。包括:放散管支架、点火煤气管、电气配管及其绝热保护、法兰、疏水器等附件材料,适合放散管口径:400-1200mm。
▲ 高能点火装置:
采用德国先进点火技术生产的高温点火嘴,耐温1500度,可长期在火焰区工作,点火器采用航空航天发动机耐高温点火元器件,点火能量大,抗污能力强,箱体采用双层耐温隔热设计。高压电缆采用定制高温高压双备份专用电缆,可靠性提高50%。该装置由高能点火器、高压电缆、半导体打火嘴、导电杆组成。
▲ 自动控制系统:
由中心控制柜、现场控制箱、德国西门子S7系列PLC可编程控制器、工控上位计算机、控制软件、组态软件、点火温度检测报警系统、信号、控制电缆组成。
▲       火焰燃烧及压力监测装置:由光敏和热敏传感器组成点火燃烧监测报警装置及压力变送器组成。
▲       不锈钢电动伴烧煤气球阀、不锈钢电动蒸汽灭火球阀。
▲ UPS电源、手操器等附件、材料。
         点火嘴半导体元件德国引进,可编程控制器为德国西门子S7系列产品,电器元件为日本IDEC生产。火焰检测选用美国HONEYWELL产品,显示仪表、电动阀门为香港虹润仪表生产。加上我公司生产的优质稳燃帽、控制柜、高能点火器,加上我公司快速售后服务!您订购了我公司产品-所有的事全部是我们的!!!
