HYGL系列高炉煤气自动放散点火系统
★ HYGL系列高炉煤气自动放散点火装置适用于综合煤气管网一次煤气净化操作的放散系统。并将放散的荒煤气点燃烧掉,从而达到环保的要求。为了满足系统的控制要求,根据综合煤气管网煤气成份、烟气温度、烟气流量、烟囱口径情况、点火伴烧气的压力、流量以及放散系统的要求,制作制作本装置。
由于该装置的科学结构,能使放散煤气充分燃烧,达到国家规定的排放标准。
● 装置的基本工作原理:
当综合煤气管网压力超压或电气联锁任意一条件满足时,打开伴烧煤气点火快关阀——高能打火器开始打火——火检器显示点火成功,完成点火过程。也可以手动完成点火过程;整个点火和燃烧过程都可以通过集中控制柜面板上的CRT仿真显示,操作人员只需在控制室就能知道现场燃烧工况;根据系统工艺要求(外来的信号)可以分别或全部提前长期点燃相应的或全部燃烧器引火火炬;当煤气放散压力报警解除时,煤气放散自动点火系统将自动(或手动)开启氮汽吹扫阀,防止回火现象发生。
● 主要设备及装置组成
HYJG型系列高炉煤气自动放散点火装置主要由集中点火控制柜、高能点火器、各种点火煤气管道、氮汽吹扫管道、各种控制阀门、火焰检测器、点火嘴、立式直管防风式燃烧器等构成。

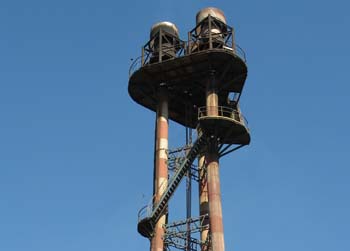

▲ 全天候防风雨放散燃烧稳燃帽:
采用优质耐温、耐腐钢材料制造,寿命长,燃烧效率高,点火迅速。包括:放散管支架、点火煤气管、电气配管及其绝热保护、法兰、疏水器等附件材料,适合放散管口径:400-1200mm。
结构形式主要有:高热值煤气伴烧式、引火伴烧储热稳燃式、煤气混合燃烧式等。
▲● 主要设备及装置组成
▲ 全天候防风雨放散燃烧稳燃帽:
采用优质耐温、耐腐不锈钢材料制造,寿命长达数十年,燃烧效率高,点火迅速。包括:放散管支架、点火煤气管、电气配管及其绝热保护、法兰、疏水器等附件材料,适合放散管口径:400-1200mm。
▲ 高能点火装置:
采用德国先进点火技术生产的高温点火嘴,耐温1500度,可长期在火焰区工作,点火器采用航空航天发动机耐高温点火元器件,点火能量大,抗污能力强,箱体采用双层耐温隔热设计。高压电缆采用定制高温高压双备份专用电缆,可靠性提高50%。该装置由高能点火器、高压电缆、半导体打火嘴、导电杆组成。
▲ 自动控制系统:
由中心控制柜、现场控制箱、德国西门子S7系列PLC可编程控制器、工控上位计算机、控制软件、组态软件、点火温度检测报警系统、信号、控制电缆组成。
▲       火焰燃烧及压力监测装置:由光敏和热敏传感器组成点火燃烧监测报警装置及压力变送器组成。
▲       不锈钢电动伴烧煤气球阀、不锈钢电动蒸汽灭火球阀。
▲ UPS电源、手操器等附件、材料。
             点火嘴半导体元件德国引进,可编程控制器为德国西门子S7系列产品,电器元件为日本和泉(IDEC)生产。火焰检测选用美国霍尼韦尔(HONEYWELL)产品,显示仪表、电动阀门为香港虹润仪表生产。加上我公司生产的优质稳燃帽、控制柜、高能点火器,加上我公司快速售后服务!您订购了我公司产品-所有的事全部是我们的!!!
